芯片的制造條件十分苛刻，芯片制造有上千道工序，在上千道工序的累計下，芯片的總良品率一定會慘不忍睹。所以，在芯片制造的過程中，有30%的時間都在做一件事情，就是“洗澡”，專業名字叫濕法清洗。

　　為芯片“洗澡”要用的是超純水，簡單的說就是純到連魚都活不了的純水。把自來水變成超純水，會損失30-40%左右的水，水的電阻率會達到18.2MΩ.cm，超純水才能在芯片各個生產線上給芯片“洗澡”。

　　超純水是一般工藝很難達到的程度，采用預處理、反滲透技術、EDI處理以及后級拋光處理四大步驟，電阻率方可達到18.2MΩ.cm。

　　超純水的生產步驟如下：

　　1、預處理

　　包括砂濾、多介質過濾、軟化、加氯、調節pH、活性碳過濾等。過濾可除去1～20微米大小的顆粒，軟化和調節pH可防止反滲透膜結垢，加氯是為了殺菌。

　　2、脫鹽：包括反滲透、EDI系統。

　　反滲透是滲透現象的逆過程，在濃溶液上加壓力，使溶劑從濃溶液一側通過半透膜向稀溶液一側反向滲透，脫鹽可達98%，并能除去99%的細菌顆粒和溶解在水中的有機物。

　　EDI的作用就是通過除去電解質(包括弱電解質)的過程，將水的電阻率從0.05～1.0MΩ·cm提高到5～16MΩ·cm。

　　3、精處理

　　樹脂上可交換的陰離子如OH離子被置換到水中，并與水中的H離子結合成水，即超純水精處理，包括紫外線殺菌、終端膜過濾和終端超濾。紫外線殺菌是因生物體的核酸吸收紫外線光的能量而改變核酸自身結構，破壞核酸功能而使細菌死亡。各種膜過濾能除掉直徑大于0.2微米的顆粒，但對于清除有機物則不如反滲透和超濾有效。

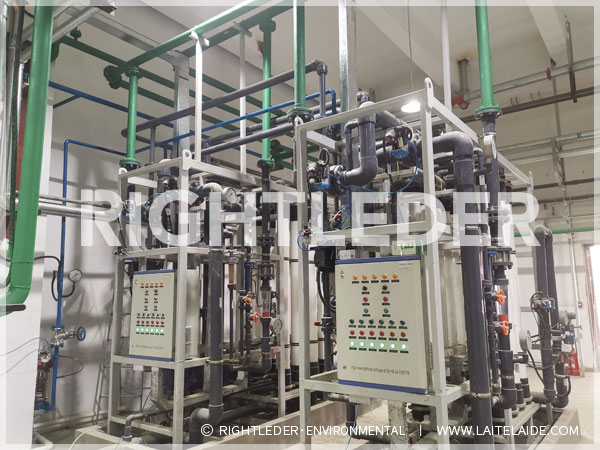

　　萊特萊德超純水設備結構緊湊、管理分布合理、簡單，是一臺獨立的一體化智能系統。在芯片生產中，生產出的超純水可保證芯片良品率，是優質的選擇。
